一、系統概述

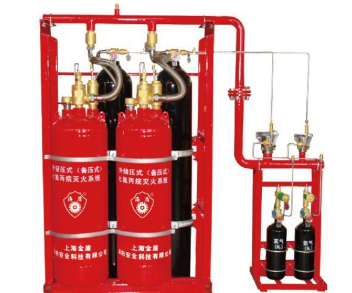

　　在外貯壓式氣體滅火系統中，滅火劑（如HFC-227ea）與驅動氣體（氮?dú)猓┓謩e儲存在滅火劑瓶組和驅動氣體瓶組中?；馂?zāi)發生時，驅動氣體瓶中的氮?dú)忉尫胚M(jìn)入滅火劑瓶組，推動滅火劑通過管網輸送至防護區，實現快速滅火。

　　與內貯壓式系統相比，外貯壓系統具有以下優勢：

　　更遠的噴射距離。

　　更穩定的工作壓力。

　　更優異的滅火劑釋放效率。

　　二、探測與初始報警

　　（1）當火災開始時，煙霧探測器會檢測到燃燒顆粒，并向火災報警控制器（FCI）發送報警信號。

　?。?）火災報警控制器（FCI）啟動位于被保護區內的聲光報警裝置（如蜂鳴器、閃光燈），提醒人員有火災風險。

　　三、確認與預釋放流程

　?。?）隨著火災的加劇和溫度上升，熱探測器被觸發。

　?。?）當煙霧和溫度信號同時確認（交叉區域探測）后，進入預釋放倒計時階段（時間可調，0-30秒）。

　?。?）在此延時期間：

　　暖通空調系統及相關通風設備、開口封閉裝置將自動關閉。

　　被保護區外的聲光報警器啟動，提醒附近人員注意。

　　四、滅火劑釋放流程

　?。?）啟動信號觸發：倒計時結束后，控制器向?qū)?yīng)的啟動氣體瓶組發送電信號，激活其電磁驅動器，釋放啟動氣體（氮?dú)猓?/p>

　?。?）閥門啟動：?jiǎn)?dòng)氣體（氮?dú)猓┻M(jìn)入控制回路，推動所選防護區的選擇閥開啟，然后打開驅動氣體瓶組，釋放驅動氣體。驅動氣體通過減壓穩壓閥減壓后，進入滅火劑瓶組，滅火劑瓶組內壓力升高到設定值時，減壓穩壓閥連鎖開啟滅火劑瓶組容器閥，釋放氣體滅火劑。

　?。?）滅火劑釋放：滅火劑（HFC-227ea）在驅動氮?dú)鈮毫︱?qū)動下釋放，經集流管輸送，并通過已開啟的選擇閥進入管網系統。

　　（4）噴放滅火：滅火劑沿管網輸送至指定防護區，通過噴嘴噴放，實現滅火。

　　五、釋放指示與限制進入

　?。?）滅火劑開始釋放時，釋放確認開關發出信號，點亮設在房間外部的釋放指示燈。

　　（2）這起到了明確警示作用：禁止進入、滅火劑釋放中。

　　六、壓力釋放機制

　　（1）釋放過程中，被保護空間內的壓力迅速上升。

　?。?）當內部壓力超過設定閾值時，壓力釋放口自動開啟，以平衡壓力并防止結構損壞。

　　可選的手動釋放與中止功能：基于UL 2166和NFPA 2001標準的可選配置：可在被保護區外設置手動釋放按鈕以實現人工啟動。如出現誤報或人員尚未疏散，可通過中止開關在倒計時期間延遲滅火劑釋放。

　　七、維護與檢查注意事項

　?。?）系統的維護應遵循GB 50263和GB 25203標準。

　?。?）常規檢查應包括：鋼瓶壓力檢查、探測器及控制面板測試、聲光報警器與釋放指示燈的功能測試、備用電源檢查。

　　八、安全注意事項

　　滅火劑釋放期間或釋放后，未佩戴適當防護裝備且區域未通風前，嚴禁進入被保護區域。

　　所有人員應接受疏散與應急操作培訓。

　　滅火劑噴放后，未佩戴適當個人防護裝備（PPE）或確保充分通風即進入房間，可能導致健康風險。
