泰和安JTYB-GM-TX3104點型光電感煙火災探測器接線安裝技術

一、 概述

JTYB-GM-TX3104點型光電感煙火災探測器（以下簡稱探測器）為編碼型探測器，防爆類型為本質安全型，防爆標志位為 Ex ib IIC T6 Gb，適用于石油、化工等行業具有防爆要求的 1 區及 2 區使用。本探測器采用無極性二總線的連接方式，防爆場所與 TX3400 隔離式安全柵配合使用，可接入本公司生產的 T3 系列火災報警控制器。其內置高性能的紅外煙霧傳感器和微處理器，通過運行在微處理器上智能軟件算法，對紅外煙霧傳感器所采集的數據進行實時分析和判斷，監測所處環境是否安全。

二、 特點

1、無極性二線制總線

2、高度集成的處理芯片

3、低監視電流和報警電流

4、傳感器靈敏度自動漂移補償

三、 技術參數

? 工作電壓：脈沖 15~28V

? 工作電流：監視狀態≤0.4mA，報警狀態≤0.9mA

? 線 制：無極性二線制總線

? 防爆標志：Ex ib IIC T6 Gb

? 防爆合格證：CNEx20.0062X

? 本安參數：Ui=22V， Ii=109mA， Pi=0.60W， Ci=0uF， Li=0mH

? 關聯設備：TX3400 隔離式安全柵，Uo=22V，Io=109mA，Po=0.60W，Co=0.12uF，Lo=2.0mH

? 編碼方式：電子編碼，編碼范圍（1～242）

? 指 示 燈：巡檢時周期性閃爍，火警時常亮，故障時熄滅

? 使用環境：溫度-20℃～+55℃；相對濕度≤95%，不凝露

? 殼體材料：防爆 ABS

? 重 量：約 79g（含底座）

? 執行標準：GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010

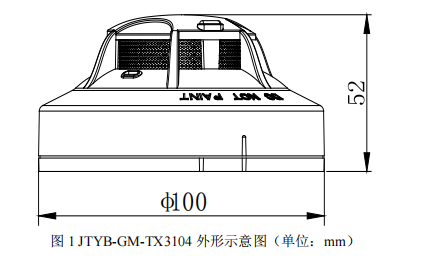

四、 外觀尺寸

五、 安裝與布線

警告：安裝感煙探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。安裝應符合《GB/T 3836.15-2017》的有關要求。

應按照GB 50116《火災自動報警系統設計規范》中的相關規定和要求確定產品的安裝位置和數量。

探測器的安裝需要使用配套的型號為TX3986（Ex）的底座。

1、安裝方法

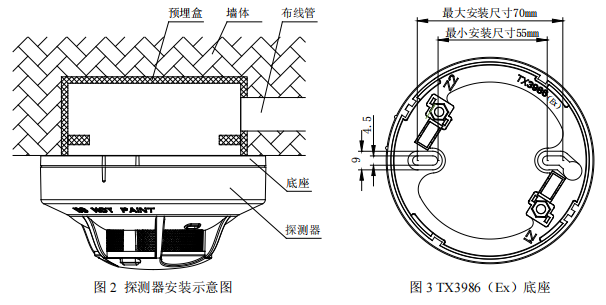

感煙探測器安裝示意圖如圖 2 所示，安裝時將感煙探測器對應底座順時針旋轉，即可將感煙探測器安裝在底座上，底座采用串聯方式連接。底座所用材料為 抗靜電 ABS 材料。

2、布線要求：

布線電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間的分布電容不得大于 0.12μF，分布電感不得大于 2.0mH。本質安全電路電纜和非本質安全電路電纜應分開布線，并保持一定距離（至少為 50mm），應采用不同顏色的線進行區別；接線與探測器底座端子連接處應做密封處理（無裸露銅線）。穿金屬管（線槽）或阻燃 PVC 管敷設。

本安電纜的長度應按如下方法進行計算：

計算本安電纜長度應驗算電纜的分布電容和分布電感值是否滿足要求。通常電纜分布參數按集中參數考慮，其值與電纜長度成正比，即Cc ≤ Co – Ci ，Lc ≤ Lo – Li式中，Co 、Lo——關聯設備給出的更大 外部允許電容和電感量；

Ci 、 Li——本安設備內部更大 等效電容和電感量；

Cc 、Lc——允許電纜的更大 分布電容和電感量。

3、編碼：

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

4、安裝及測試：

（1）安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與總線相連，底座安裝牢靠

（2）將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位

（3）接通控制器進行在線設備注冊，核對已安裝的探測器數量與控制器注冊的探測器數量是否一致

（4）使用生煙器使探測器報警，探測器指示燈將常亮，同時向控制器發出報警信息

（5）測試結束后，通過火災報警控制器使探測器復位

5、應用說明：

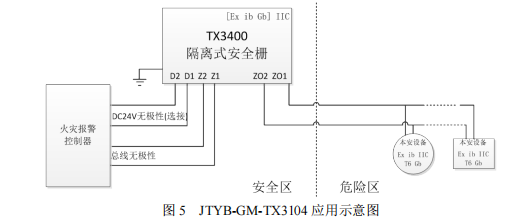

防爆場所探測器必須與 TX3400 隔離式安全柵配接使用，詳見圖 5。

六、 注意事項：

1. 本產品為消防產品，安裝、調試、維修、拆除必須由經過培訓合格后的人員進行，嚴禁他人隨意觸動。

2. 設備宜盡可能安裝在非危險場所，如不可能時，宜安裝在危險最小的場所。

3. 設備安裝方式應避免受外界電場或磁場的干擾, 應于電場或磁場保持足夠距離。

4. 使用、維護和清潔時避免由靜電電荷引起點燃危險，使用在爆炸性環境中時，不應觸碰和擦拭設備，如必須擦拭、觸碰，則應在通風良好，無氣體泄漏的場所進行，并用擰干的濕布擦拭，嚴禁用干布擦拭探測器，以避免在外殼積聚靜電電荷。

5. 為避免產生易引燃爆炸性環境的火花，應避免同本質安全部件或限能部件之外的其他裸露帶電部件不慎接觸；

6. 探測器安裝后若未投入使用，請勿摘除探測器附帶的防塵罩，避免探測器受到粉塵污染。

7. 房間進行裝修、粉刷施工時，請務必裝上防塵罩，避免探測器受到粉塵污染。

8. 探測器在正式投入使用后，應摘下防塵罩并定期進行功能測試。

9. 探測器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動。

10. 發生故障時，首先應檢查外部接線是否正確，緊固螺絲是否松動，若正常，再打開外殼，觀察線路板是否有異?，F(xiàn)象。

11. TX3400 隔離式安全柵應安裝在安全區域，本安側和和非本安側接線應分開，并保持一定距離（至少 50mm）。

12. 經防爆檢驗合格的產品，維修時不能隨意更換或改動影響防爆性能的元器件和結構。

13. 安裝、使用和維護應遵守本說明書中規定。同時必須遵循 GB/T 3836.15-2017《爆炸性環境 第 15部分：電氣裝置的設計、選型和安裝》的有關規定。

七、 請聯系我們

感謝您選購我公司產品，本產品按 有關法律法規保質，產品如在保質期內出現故障，或者在產品安裝、使用過程中如有任何問題，請您及時與我們聯系，我們將竭誠為您提供及時、優質的服務！

免責聲明：

本公司的產品，如果是由于人為損壞、使用不當或自行改動、拆開而導致的失效，不屬于保修

范圍，因此而造成的一切后果本公司將不承擔任何責任。
